ARC (Airworthiness review certificate)

Status: IN-WORK

Inleiding:

Een ARC bestaat uit 2 delen, de inspectie en het document. De ARC inspectie kent de 2-letterige afkorting: "AR" en het ARC document, kent de afkorting "AC" . Wat is het verschil: de inspectie wordt gedaan en als daar alle OK is kan het ARC document afgegeven worden.
Er is een template van de ARC inspectie en het ARC document, deze zijn te vinden op de CTZ website:  https://camo.zweefportaal.nl/website/pages/cao.php

 We starten hieronder eerst met de ARC inspectie.

ARC Inspectie (AR)

Naamgeving van het document:

De naam opbouw voor documenten is te vinden in deze WIKI pagina: Document-naamgeving

Voorbereiden van het Document:

Het invullen van het document is een taak van de Technicus die ook de inspectie doet. Echter kunnen wij deze ontlasten door een aantal punten alvast voor te bereiden:

Zorg dat je het volgende op orde hebt:

  • Vliegtuig gegevens:
    • Registratie
    • Vliegtuigtype
      • Serienummer
    • Motor type
      • Serienummer
    • Proppelor type
      • Serienummer
    • Naam van de eigenaar
      • Knvvl lidmaatschapnummer
    • Huidige aantal Starts, uren en minuten
  • Papieren:
    • Geldig BVI
    • Geldig BVL
    • Huidige ARC
    • Up to date AMP
    • Laatste versie van het vlieghandboek incl alle TM en AD toevoegingen
    • Up to date weegrapport (ZW)
    • Up to date overzicht verval luchtwaardigheid (OV)
    • Up to date Inventarislijst (IV)
    • TCDS van het Vliegtuig
    • Geluidscertificaat

Invullen van het Document:

Het invullen van het document is een taak van de Technicus die ook de inspectie doet.


Dan hebben we een header vol met algemene informatie van het vliegtuig, de documentatie en de eigenaar:

  • Rapportnummer (01):
    • Vul hier de naam is van dit document volgend de nummering hierboven aangegeven
  • Registratie (02):
    • Vul hier het registratienummer van het vliegtuig in.
  • Vliegtuig type (03):
    • Vul hier het type vliegtuig in
  • Vliegtuig serienummer (04):
    • Vul hier het serienummer van het vliegtuig in
  • Motor type en serienummer (05):
    • Vul hier het type motor en het serienummer van de motor in
    • In geval dat deze niet aanwezig zijn, zet het dan N.V.T. neer
  • Propeller type en serienummer (06):
    • Vul hier het type propeller en het serienummer van de motor in
    • In geval dat deze niet aanwezig zijn, zet het dan N.V.T. neer
  • Onderhoudsprogramma (07):
    • Vul hier het document nummer in van de laatste versie van het onderhoudsprogramma
  • Naam Eigenaar (08):
    • Vul hier de naam van de eigenaar in.
    • In het geval dat het een club-vliegtuig betreft zet je hier de naam van de club neer
  • KNVvL club of lidmaatschapsnummer (09):
    • Vul hier het lidmaatschapsnummer in van de eigenaar.
    • In het geval dat het een club-vliegtuig betreft zet je hier het nummer van de club neer

Inspectie vliegtuigadministratie:

Vervolgens komen er een groot aantal punten waarop gecontroleerd moeten worden door de ARC inspecteur.


  • Item 1: Controleer of de vlieguren en het aantal starts /cycles van het vliegtuig, de motor en de propeller correct zijn vastgelegd
    • Hier kan vooraf bekeken worden wat de status is ten tijde van de inspectie:
      • Bereken het aantal starts dat gemaakt is,
      • Bereken het aantal vlieguren dat gemaakt is.
      • Controleer of elke vlieg dag netjes ingevuld is
      • Controleer of alle dagelijkse inspecties afgetekend zijn.


  • Item 2: Controleer of het vlieghandboek van toepassing is voor de configuratie van het vliegtuig en dat de revisie status correct is



  • Item 4: Controleer of alle defecten op de juiste wijze zijn gecorrigeerd of op de juiste wijze zijn uitgesteld.
    • Er mogen geen openstaande defecten meer staan op pagina 42 van het journaal.


  • Item 5: Controleer of alle van toepassing zijn de AD’s zijn geregistreerd en uitgevoerd.


  • Item 6: Controleer of alle reparaties en modificaties zijn geregistreerd, goedgekeurd en vrijgegeven en voldoen aan Annex 1 (PART21) van EU No 748/2012.
    • De modificaties zijn vastgelegd middels FORM123 "F1" , Workorder ("WJ") en CRS "RS".


  • Item 7: Alle service life limited componenten dienen geïdentificeerd en geregistreerd te zijn en mogen hun bedrijfstijd (TBO / vervanging) niet overschreden hebben (bedrijfstijdenlijst compleet en actueel)

    • Van verschillende life-limited onderdelen hebben we een "F1" (Form1)

    • Denk hierbij aan o.a.:

      • Haken

      • Riemen

      • Instrumenten

    • Die mogen niet verlopen zijn

    • Wij houden deze datums bij in het "OV"  (Onderhoudsoverzicht)

      • Als de ARC al verlopen was bij de ARC-inspectie, dan is hij geldig tot 1 jaar later min 1 dag

        • (dat is de laatste dag dat hij geldig is).

      • Als hij nog geldig was ten tijde van de ARC-inspectie dan wordt de datum de oude verloopdatum + 1 jaar.

      • Een ARC mag overigens tot 90 dagen van tevoren worden uitgevoerd

      • Bij de andere items gewoon 1 (of meer) jaar verder (dus zonder die min 1 dag).


  • Item 8: Controleer of het onderhoud is vrijgegeven door de juiste personen of bedrijven zoals voorgeschreven in PART ML.
    • Je mag zelf onderhoud doen, mits het valt onder pilot/owner maintenance (POM).
    • Als je iets daarbuiten doet (bijvoorbeeld het losschroeven van de knuppel om deze opnieuw te lakken),
      dan moet er een handtekening onder staan van een technicus en er moet 4 ogen-controle worden toegepast
      bij maintenance critical tasks.
    • Controleer de CRS:
      • Op de CRS moet de naam en handtekening staan van de technicus.
    • Controleer de Jaarinspectie:
      • Op de CRS moet de naam en handtekening staan van de technicus.
    • Controleer het "WJ" (werkplaatsjournaal).
      • Een werkplaatsjournaal bevat alle uitgevoerde werkzaamheden.
      • Dat document dient ondertekend te worden en te zijn voorzien van een datum na voltooiing van de werkzaamheden.
        • Ter informatie: De dagrapporten (die je in de werkruimte maakt):
        • Deze dienen uitsluitend voor de overdracht onderling, zodat het onderhoudsteam elkaar op de hoogte houden van wat er reeds gedaan is. Zij dienen niet als (vervanging van het) Werkplaatsjournaal.


  • Item 9: Controleer of het gewichts- en zwaartepunt rapport nog geldig is en dat de inventarislijst correct is.
    • Controleer de Inventarislijst "IV", en bekijk het zwaartepunt rapport "ZW".
    • Zijn er items verwijderd of toegevoegd moet er ook beschreven staan of dit impact heeft op het gewichts- en zwaartepunt rapport.


  • Item 10: Controleer of het vliegtuig voldoet aan het laatste TCDS van EASA.
    • EASA heeft niet voor alle vliegtuigen een TCDS (type certificate datasheet)
    • Neem bijvoorbeeld een K8, echter heeft Schleicher die zelf wel.
    • Controleer deze TCDS of deze overeen komt met het vliegtuig.
      • Verplichte instrumenten
      • Snelheden
      • Max. gewicht
      • Etc.


  • Item 11: Indien van toepassing. Controleer of het vliegtuig een geluidscertificaat heeft dat overeenkomt met de configuratie.
    • Heeft het vliegtuig geen motor, dan heeft het geen geluidscertificaat nodig.


  • Item 12: Zijn alle boorddocumenten aanwezig en in orde (BvL, BvI, ARC etc).
    • Controleer of alle benodigde aanwezige documentatie ook daadwerkelijk aanwezig is.
      • "CA" Bewijs van Luchtwaardigheid "BVL"
      • "CR" Bewijs van inschrijving "BVI"
      • "AC" Airworthiness review certificate
      • "OV" Onderhoudsoverzicht
      • "IV" Inventaris lijst
      • "ZW" gewichts en zwaartepuntsrapport
      • "ZM" Zendmachtiging
      • Verzekeringsbewijs

Fysieke controle van het vliegtuig:


  • Item 1: Controleer of alle vereiste markeringen en opschriften in en op het vliegtuig zijn aangebracht.

    • De registratie moet degelijk bevestigd zijn op vleugels en romp en goed leesbaar zijn

    • De stickers in de cockpit moeten kloppen met die van het vlieghandboek

    • De ontkoppelknop moet geel zijn

    • De kleppenhendel moet blauw zijn

    • De trimhendel moet groen zijn

    • De kapafwerp moet rood zijn

    • Er moet een sticker zijn met de maximale vliegsnelheden onder verschillende omstandigheden

    • Er moet een sticker zijn met min en max gewicht van de piloot

      • Die getallen moeten overeenkomen met die op het weegrapport

    • Er moet een brandbestendig plaatje aanwezig zijn met de registratie van het vliegtuig

    • In geval er nog een kompas aanwezig is, moet er een deviatietabel aanwezig zijn

    • Alle zekeringen moeten voorzien zijn van een naam en waarde en de zekering in de houder moet kloppen met het opschrift.

    • Alle schakelaars moeten zijn voorzien van een sticker met naam en wanneer ze “aan” zijn.


  • Item 2: Controleer of luchtvaartuig voldoet aan het goedgekeurde vlieghandboek (revisiestand)
    • Controleer of alle TM's goed uitgevoerd zijn


  • Item 3: De configuratie (vliegtuig en componenten) voldoet aan de eisen vastgelegd in de goedgekeurde documentatie.
    • In de TCDS staat de minimale configuratie.
    • Deze componenten moeten aanwezig zijn.

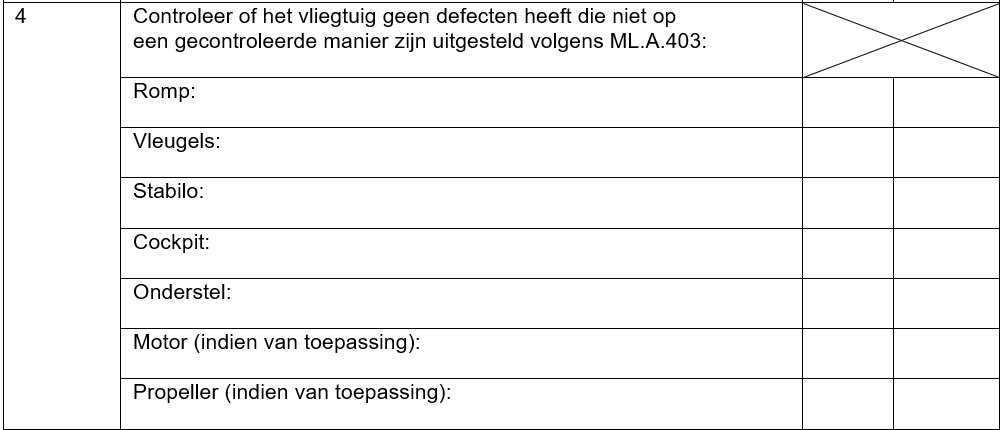

  • Item 4: Controleer of het vliegtuig geen defecten heeft die niet op een gecontroleerde manier zijn uitgesteld volgens ML.A.403:
    • Loop per onderdeel het vliegtuig na op defecten:
      • Romp
      • Vleugels
      • Stabilo
      • Cockpit
      • Onderstel
      • Motor (indien van toepassing)
      • Propellor (Indien van toepassing)


  • Item 5: Controleer of er geen aanwijsbare verschillen zijn tussen het vliegtuig en de vliegtuigadministratie (zie inspectiepunten in bovenstaande tabel volgens ML.A.903(a) )

    • Controleer of de inventarislijst klopt met wat er werkelijk aanwezig is in het vliegtuig.

    • Zitten de benoemde instrumenten ook in de cockpit?

    • Komt de productiedatum/verloopdatum van de gordels wel overeen met je OV?

      • Daarvoor moeten de labels van je riemen nog wel leesbaar zijn.

Controle Onderhoudsprogramma:


  • Item (h): Minimaal 1 keer per jaar moet je het AMP nalopen om te kijken of er nog wijzigingen nodig zijn.
    • Administreer dit bijvoorbeeld op je werkplaatsjournaal of op je jaarinspectieformulier.
    • Controleer of dit ook gedaan is.

ARC Document (AC)

Het ARC document is iets wat de ARC inspecteur afgeeft, en niemand anders zal hierop iets noteren. Om inzicht in het document te bieden is hieronder aangegeven welke informatie er op benoemd staat en waar.

Naamgeving van het document:

De naam opbouw voor documenten is te vinden in deze WIKI pagina: Document-naamgeving

Document velden:
